产品简介

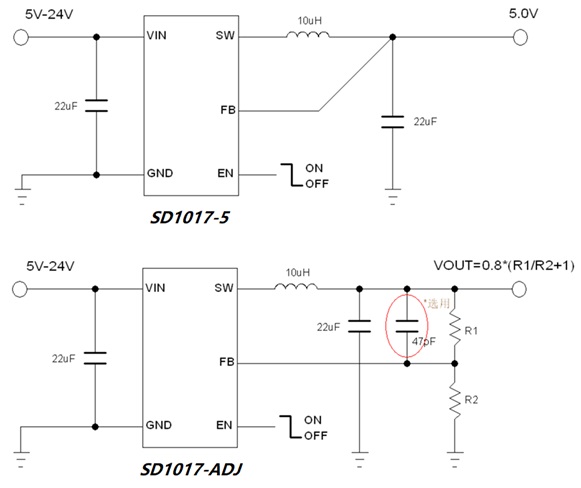

产品应用方案

SD1017是一款输入耐压超过40V，在4.7V~30V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD1017内部集成内阻为400mΩ的PMOS作上管、内阻为200mΩ的NMOS作下管，无需外部肖特基二极管，可连续输出1.2A电流。系统最高转换效率可达93%，最大99%占空比。SD1017无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制。SD1017输出电压范围0.8V~28V，工作频率500KHz；提供5V固定输出电压版本，外围仅需3颗外围元件。SD1017具备输入过压保护功能，当输入电压超过30V时，芯片进入OVP保护，此时芯片可耐受超过40V的尖峰电压。SD1017具备输出短路保护功能，输入欠压保护，输入过压保护，输出过流保护，输出过压保护，芯片过热保护等功能，具有极高的可靠性。SD1017提供SOT23-5L封装。
