40V/2A，可调频率，降压转换器 SD1010
我要咨询产品
产品简介
SD1010是一款输入耐压超过50V，在4.5V~40V输入电压条件下正常工作，并且能够实现精确恒压输出的开关型降压稳压器。SD1010提供固定输出电压版本，包括：3.3V，5V，12V，以及可调整输出的型号：输出电压范围为1.23V~40V；SD1010能驱动2A的负载，有优异的线性和负载调整能力。SD1010的效率比流行的三端线性稳压器要高得多，是理想的替代方案，不需要外加散热片。SD1010的工作频率可由外部电阻设置，范围是150KHz~1.5MHz。SD1010无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，外部仅需4个元件即可构成完整的降压系统，使用简便。SD1010具备输入过压保护，输出短路保护，输入欠压保护，输出过流保护，输出过压保护，热关断保护，具有极高的可靠性。SD1010提供SOT23-6L封装。
产品特点
l 4.5V~40V工作电压范围
l 输入耐压高达50V
l 提供3.3V，5V，12V，ADJ输出电压版本
l 2A连续输出电流
l 高达93%的输出效率
l 150KHz~1.5MHz可调开关频率
l 内置软启动
l 支持99%占空比
l 无需外部补偿
l ±1.5%输出精度
l 短路保护(SCP)
l 欠压保护(UVLO)
l 过流保护(OCP)
l 过压保护(OVP)
l 过热保护(OTP)
l SOT23-6L封装形式

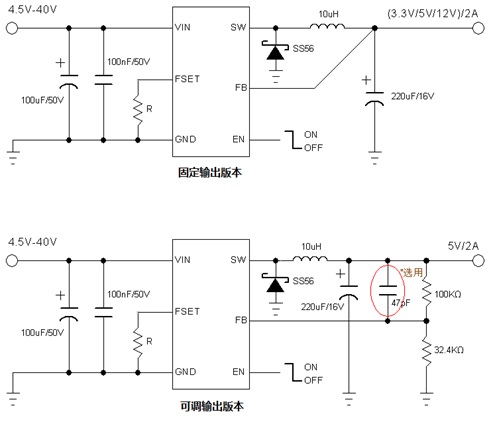

应用电路图
规格书内容
