30V/1.2A，500KHz，精简开关降压型稳压器 SD1013
我要咨询产品
产品简介
SD1013是一款输入耐压超过40V，在4.7V~30V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD1013内部集成内阻为400mΩ的PMOS作上管、内阻为200mΩ的NMOS作下管，无需外部肖特基二极管，可连续输出1.2A电流。系统最高转换效率可达93%，最大99%占空比。SD1013无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制。SD1013输出电压范围0.8V~28V，工作频率500KHz；提供5V固定输出电压版本，外围仅需3颗外围元件。SD1013具备输入过压保护功能，当输入电压超过30V时，芯片进入OVP保护，此时芯片可耐受超过40V的尖峰电压。SD1013具备输出短路保护功能，输入欠压保护，输入过压保护，输出过流保护，输出过压保护，芯片过热保护等功能，具有极高的可靠性。SD1013提供TO-94封装。
产品特点
l 4.7V~30V工作电压范围
l 输入耐压高达40V
l 输出电压范围0.8V~28V
l 提供5V固定输出电压版本
l 1.2A连续输出电流
l 高达93%的输出效率
l CC/CV控制
l 500KHz开关频率
l 内置软启动
l 支持99%占空比
l 无需外部补偿
l ±1.5%恒压精度
l 短路保护(SCP)
l 欠压保护(UVLO)
l 过流保护(OCP)
l 过压保护(OVP)
l 过热保护(OTP)
l 3KV ESD(HBM)
l TO-94封装形式

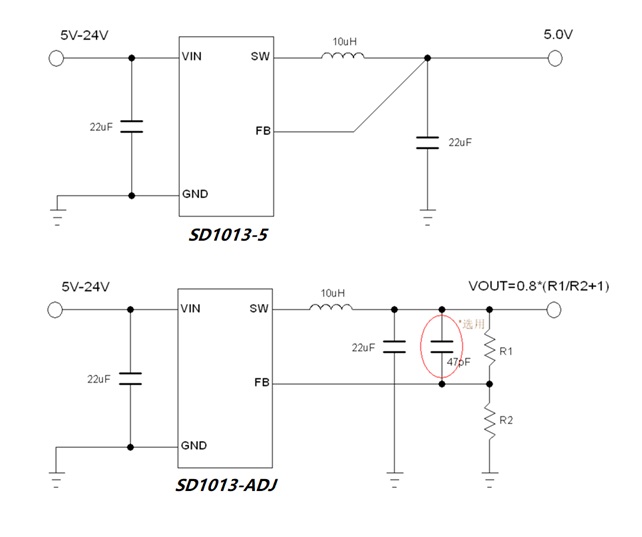

应用电路图
