40V输入，4A输出，开关型降压稳压器 SD2596B
我要咨询产品
产品简介
SD2596B是一款输入耐压超过50V，在4.5V~40V输入电压条件下正常工作，并且能够实现精确恒压输出的开关型降压稳压器。SD2596B提供固定输出电压版本，包括：3.3V，5V，12V，以及可调整输出的型号：输出电压范围为1.23V~40V；SD2596B能驱动4A的负载，有优异的线性和负载调整能力。SD2596B的效率比流行的三端线性稳压器要高得多，是理想的替代方案，一般情况下不需要或只要很小尺寸的外加散热片。SD2596B无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，外部仅需4个元件即可构成完整的降压系统，使用简便。SD2596B具备输入过压保护，输出短路保护，输入欠压保护，输出过流保护，输出过压保护，热关断保护，具有极高的可靠性。SD2596B提供TO-263-5、TO-220-5封装。
产品特点
l 4.5V~40V工作电压范围
l 输入耐压高达50V
l 提供3.3V，5V，12V，ADJ输出电压版本
l 4A连续输出电流
l 高达93%的输出效率
l 150KHz开关频率
l 内置软启动
l 支持99%占空比
l 无需外部补偿
l ±1.5%输出精度
l 短路保护(SCP)
l 欠压保护(UVLO)
l 过流保护(OCP)
l 过压保护(OVP)
l 过热保护(OTP)
l TO220-5，TO263-5封装形式

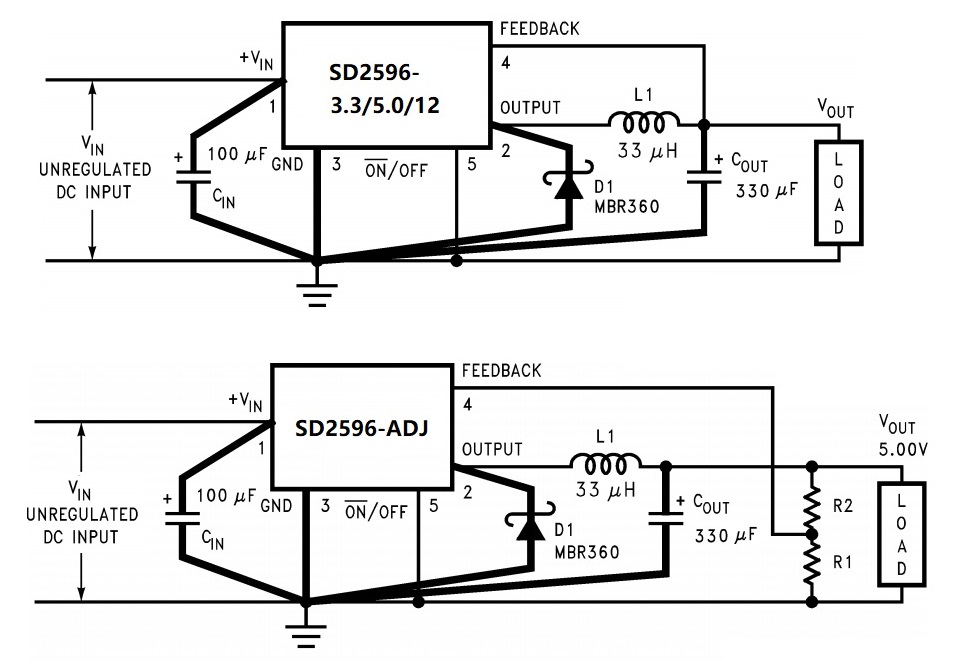

应用电路图
规格书内容
