产品简介

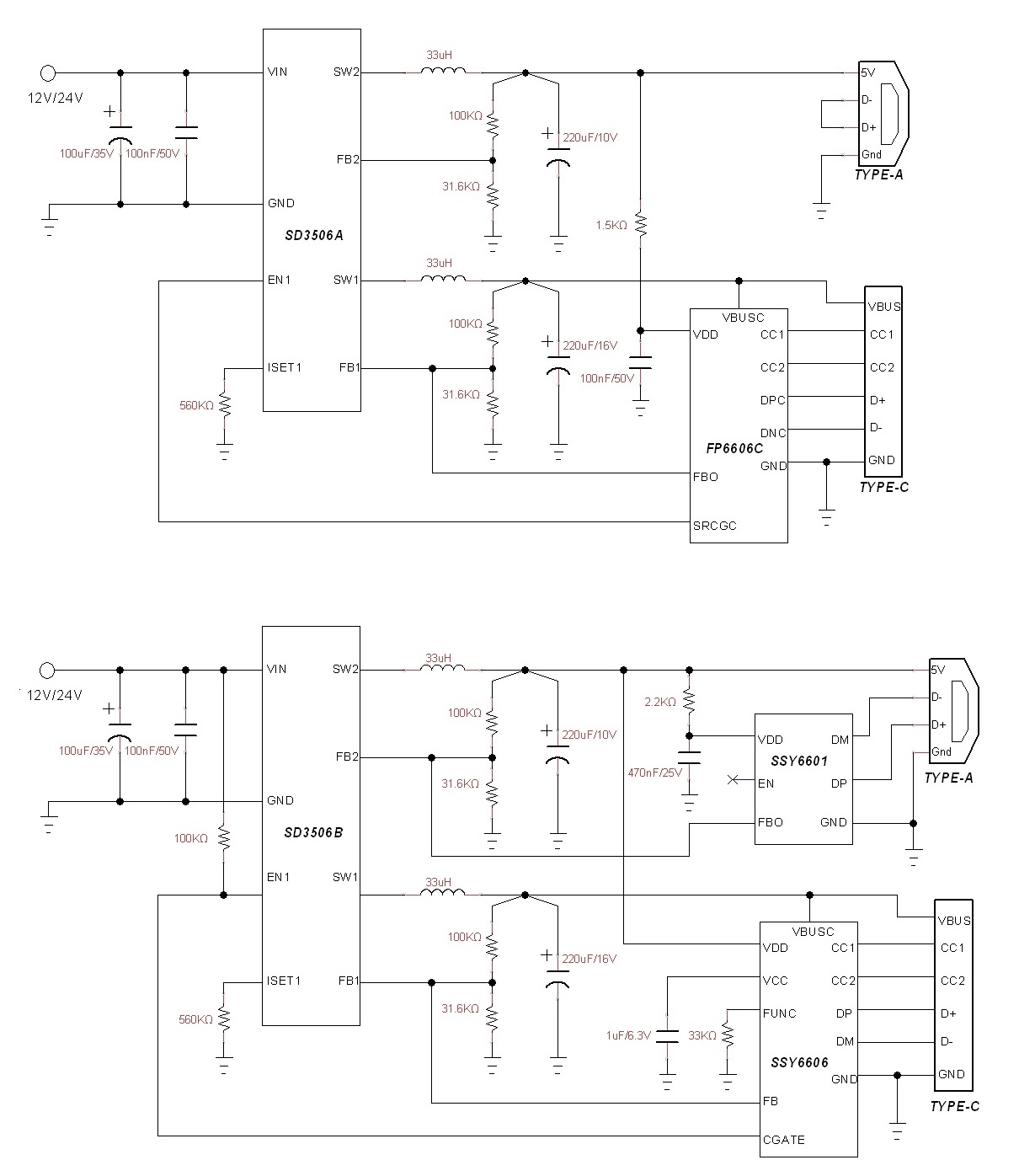

产品应用方案

SD3506是一款输入耐压超过40V，在6V~32V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的双路输出同步降压型DC-DC转换器。SD3506内部集成两个独立DC-DC降压转换器，可实现完全独立双路输出。每路各集成了一组内阻为110mΩ的上管和65mΩ的下管，无需外部肖特基二极管，可连续输出电流分别为3A和2.4A。同时输出2A电流时系统转换效率可达93%，99%最大占空比。SD3506无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。SD3506一路为固定2.5A限流；另一路为2.5A-3.6A限流可调，并且提供一个使能引脚控制该路的输出开启/关闭，适合PD应用。SD3506具备输入过压保护功能，当输入电压超过32V时，芯片进入关断模式，此时芯片可耐受超过40V的输入电压。SD3506有输出短路保护功能，当输出被短路时，芯片进入关断状态，待机功耗降为140uA，当短路故障解除并移除负载后，自动恢复输出。SD3506特有的过热保护功能：当芯片温度升高到150℃时，进入恒温模式，自动降低输出功率，减小发热，维持150℃工作结温，如果温度不能控制，继续上升到160℃，则关断输出，当温度下降到130℃时，芯片又恢复工作。SD3506同时还具备输入欠压保护，输出过流保护，输出过压保护，具有极高的可靠性。SD3506提供ESOP-8L封装。
