产品简介

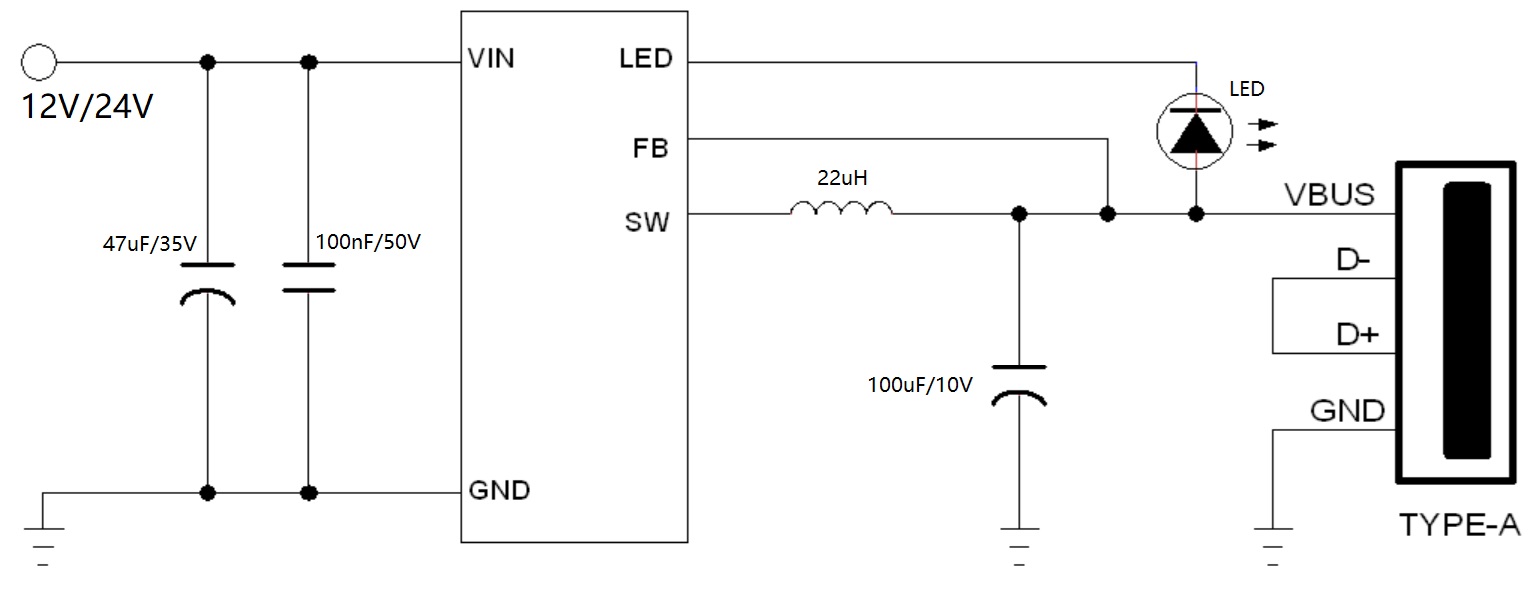

产品应用方案

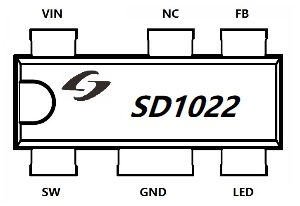

SD1022是一款输入耐压超过40V，在4.7V~30V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD1022内部集成800mΩ的上管和400mΩ的下管，无需外部肖特基二极管，可连续输出0.8A电流。系统转换效率可达93%，99%最大占空比。SD1022无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制。SD1022为5.1V/5.4V固定输出，固定0.8A限流，外部最少仅需3个元件即可构成完整的降压系统。SD1022提供一个LED引脚作为输出状态指示：有电压输出时亮起，关断输出时熄灭。SD1022具备输入过压保护功能，当输入电压超过30V时，芯片进入关断模式，此时芯片可耐受超过40V的尖峰电压。SD1022特有的过热保护功能：当芯片温度升高到120℃时，进入恒温模式，自动降低输出功率，减小发热，维持120℃工作结温，如果温度不能控制，继续上升到150℃，则关断输出，当温度下降到120℃时，芯片又恢复工作。SD1022同时还具备输入欠压保护，输出短路保护功能，输出过流保护，输出过压保护，具有极高的可靠性。SD1022提供SDIP-6L封装。
