产品简介

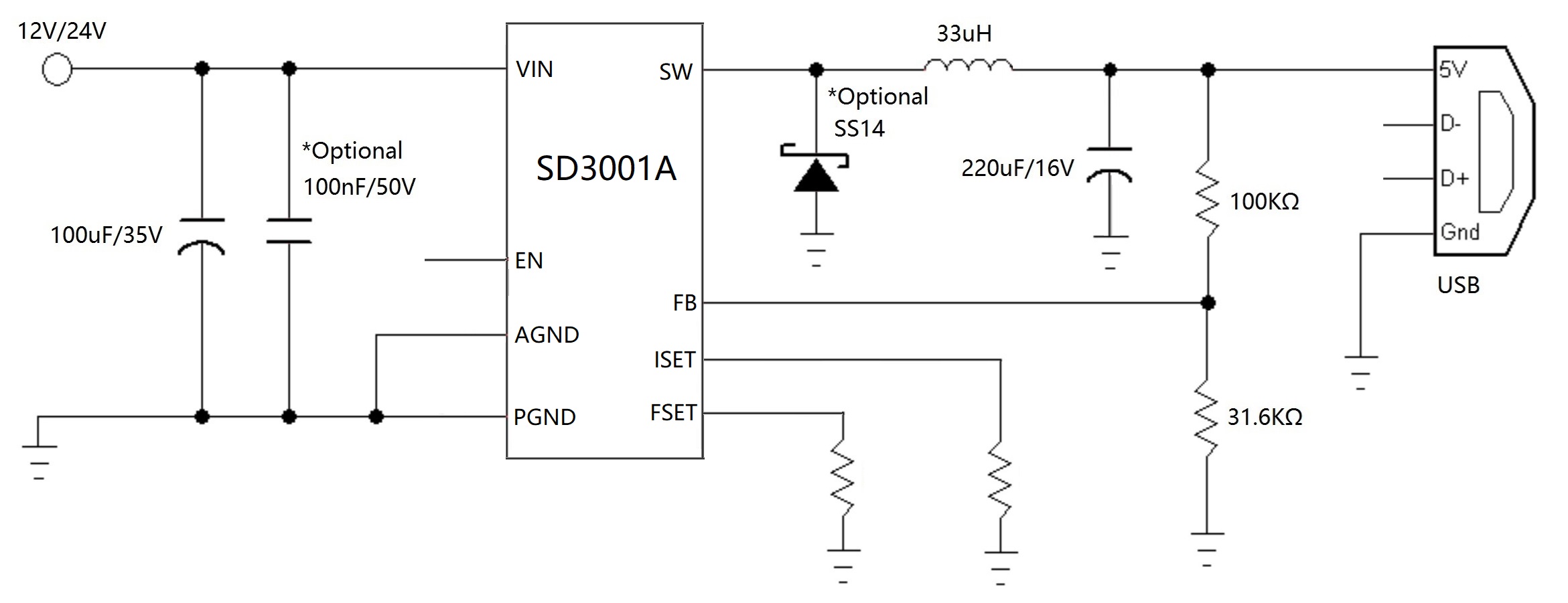

产品应用方案

SD3001是一款输入耐压超过40V，在6V~32V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD3001内部集成110mΩ的上管和65mΩ的下管，无需外部肖特基二极管，可连续输出3.3A电流。输出2A电流时系统转换效率可达93%，支持99%占空比。SD3001无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。SD3001具备输入过压保护功能，当输入电压超过32V时，芯片进入关断模式，此时芯片可耐受超过40V的输入电压。SD3001有输出短路保护功能，当输出被短路时，芯片进入关断状态，当短路故障解除并移除负载后，自动恢复输出。SD3001特有的过热保护功能：当芯片温度升高到150℃时，进入恒温模式，自动降低输出功率，减小发热，维持150℃工作结温，如果温度不能控制，继续上升到160℃，则关断输出，当温度下降到130℃时，芯片又恢复工作。SD3001同时还具备输入欠压保护，输出过流保护，输出过压保护，具有极高的可靠性。SD3001提供ESOP-8L封装。
