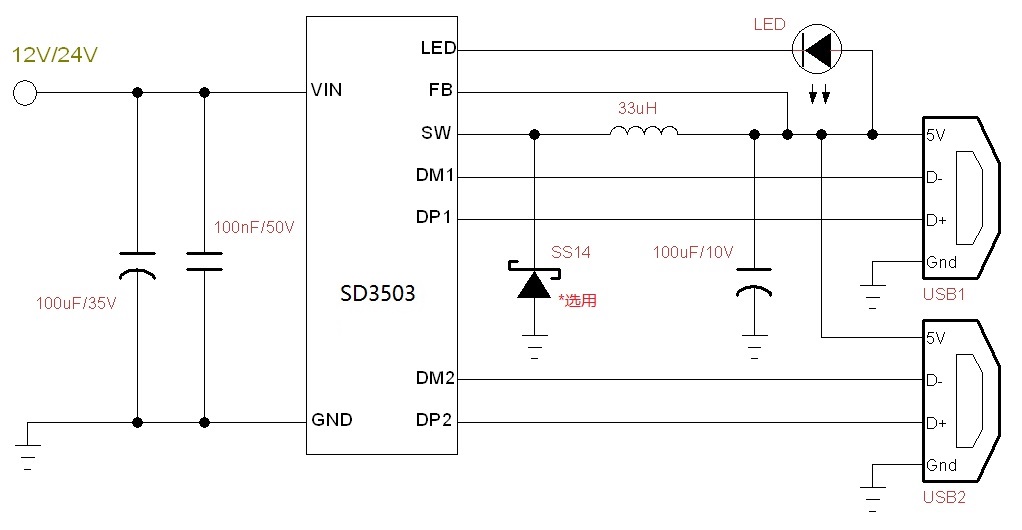

产品应用方案

SD3503是一款输入耐压超过40V，在6V~32V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD35032内部集成110mΩ的上管和65mΩ的下管，无需外部肖特基二极管，可连续输出3.3A电流。输出2A电流时系统转换效率可达93%，99%最大占空比。SD3503无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。SD3503固定5.1V输出电压，固定3.5A限流，外部最少仅需3个元件即可构成完整的降压系统。SD3503内部集成双路USB识别功能，支持DCP(BC1.2、Apple 2.4A、三星)协议。SD3503提供一个LED引脚作为输出状态指示：有电压输出时亮起，关断输出时熄灭。SD3503具备输入过压保护功能，当输入电压超过32V时，芯片进入关断模式，此时芯片可耐受超过40V的输入电压。SD3503有输出短路保护功能，当输出被短路时，芯片进入关断状态，待机功耗降为70uA，当短路故障解除并移除负载后，自动恢复输出。SD3503特有的过热保护功能：当芯片温度升高到150℃时，进入恒温模式，自动降低输出功率，减小发热，维持150℃工作结温，如果温度不能控制，继续上升到160℃，则关断输出，当温度下降到130℃时，芯片又恢复工作。SD3503同时还具备输入欠压保护，输出过流保护，输出过压保护，具有极高的可靠性。SD3503提供ESOP-8L封装。
