产品简介

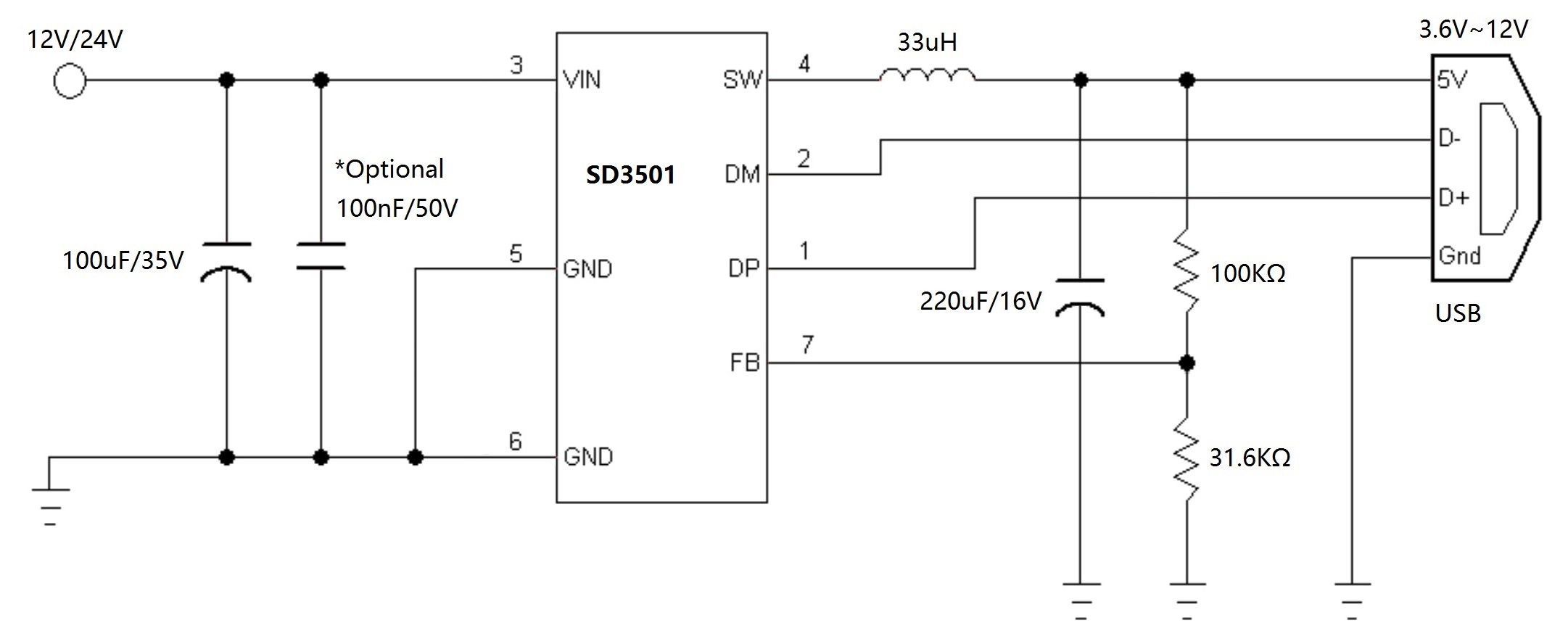

产品应用方案

SD3501是一款输入耐压超过40V，在6V~32V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD3501内部集成USB端口快速充电协议控制器，能够智能识别多种快速充电协议，对手机等受电设备进行快速充电。根据受电设备发送的电压请求能够精确的调整输出电压，从而实现快速充电。SD3501支持QC2.0，QC3.0，FCP，AFC，BC1.2，APPLE等多种快充协议。输出电压范围3.6V~12V。SD3501内部集成120mΩ的上管和70mΩ的下管，支持99%占空比，可连续输出5V/2.4A、9V/2A、12V/2A。系统最高转换效率可达97%。SD3501无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。SD3501固定2.5A限流，外部最少仅需5个元件即可构成完整的降压系统。SD3501具备输入过压保护功能，当输入电压超过32V时，芯片进入关断模式，此时芯片可耐受超过40V的输入电压。SD3501有输出短路保护功能，当输出被短路时，芯片进入关断状态，当短路故障解除并移除负载后，自动恢复输出。SD3501特有的热保护功能：当芯片温度升高到150℃时，进入恒温模式，自动降低输出功率，减小发热，维持150℃工作结温，如果温度不能控制，继续上升到160℃，则关断输出，当温度下降到130℃时，芯片又恢复工作。SD3501同时还具备输入欠压保护，输出过流保护，输出过压保护，具有极高的可靠性。SD3501提供SOP-7L封装。
