QC2.0快速充电接口控制器 SW100B
我要咨询产品
产品简介
SW100B是一款基于Quick Charge 2.0（QC 2.0）快速充电协议的接口控制器IC，可自动识别充电设备类型，并通过充电协议与设备握手，使之获得设备允许的安全最大功率，在保护充电设备的前提下节省充电时间。支持Quick Charge 2.0快速充电功能及BC1.2协议的移动电源、便携式充电器、车载充电器等。SW100B采用SOP-8、SOT23-6的封装形式封装 。
产品特点
l 完全兼容QC2.0快速充电协议规范：A类：5V、9V及12V输出电压
l 依照USB电池充电技术规格，修订版本1.2（BC1.2），支持USB
DCP D+短接至D-线路
l 依照中国电信标准YD/T 1591_2009短接模式，支持短接模式
l 支持APPLE、SAMSUNG设备的5V充电模式
l 待机功耗低：5V输出电压时低于1mW
l 可靠的保护功能：引脚间短路保护、引脚开路保护及电路故障保护
l SOP-8L，SOT23-6L封装

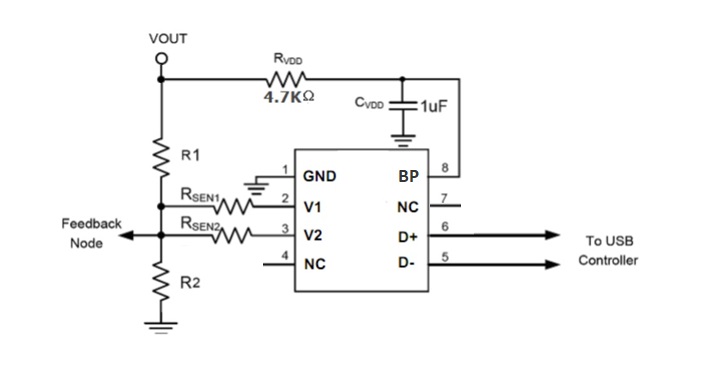

应用电路图
规格书内容
