产品简介

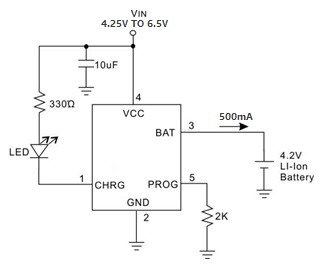

产品应用方案

SD4054是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。SD4054充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，SD4054将自动结束充电过程。当输入电压被移掉后，SD4054自动进入低电流待机状态，将待机电流降至2uA以下。SD4054在有输入电源时也可置于停机模式，从而将工作电流降至25uA。
