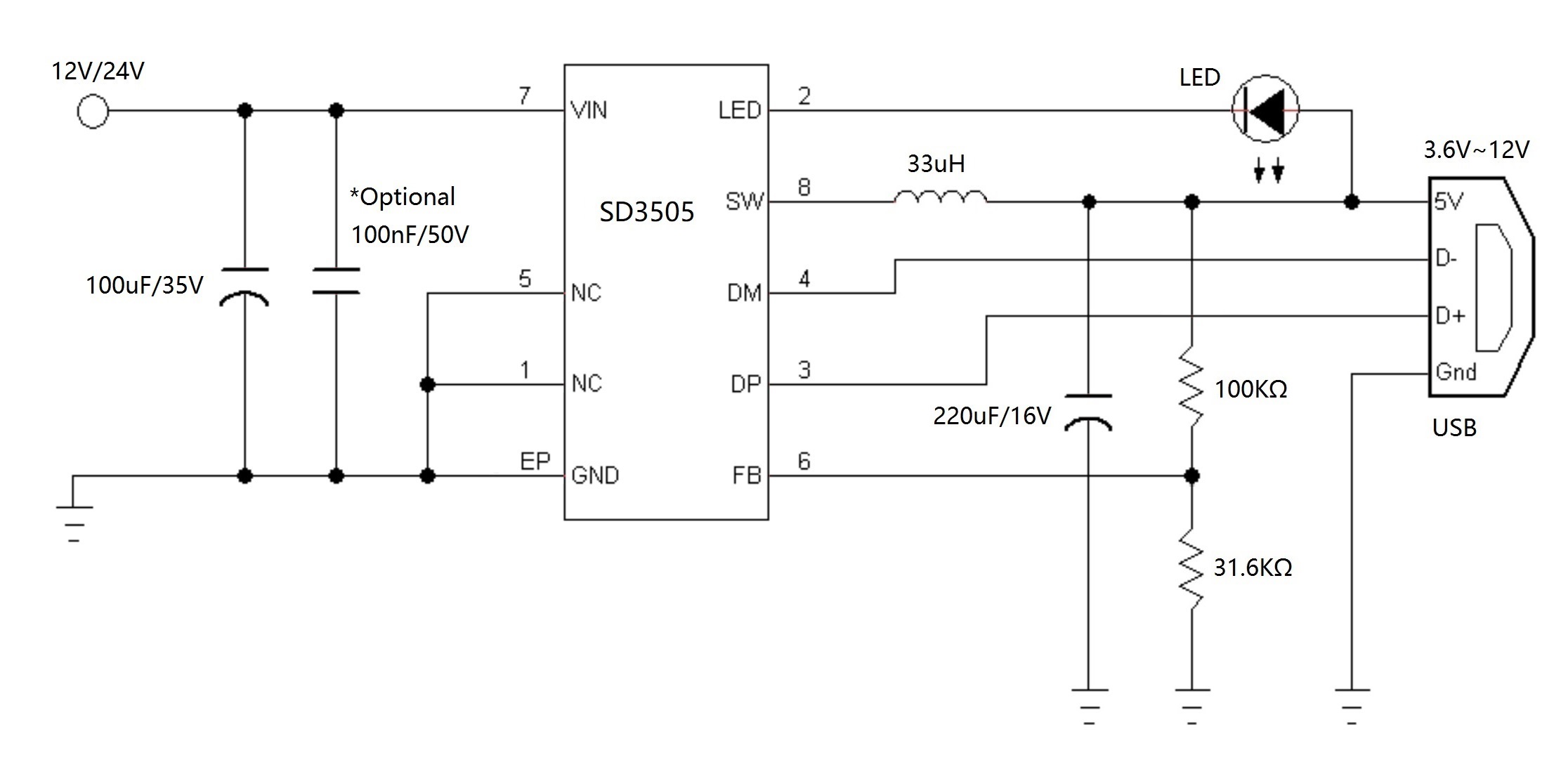

产品应用方案

SD3505是一款输入耐压超过40V，在6V~32V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD3505内部集成USB端口快速充电协议控制器，能够智能识别多种快速充电协议，对手机等受电设备进行快速充电。根据受电设备发送的电压请求能够精确的调整输出电压，从而实现快速充电。SD3505支持QC2.0，QC3.0，FCP，AFC，BC1.2，APPLE等多种快充协议。输出电压范围3.6V~12V。SD3505提供一个LED引脚作为输出状态指示：无电压输出时，LED处于熄灭状态；默认输出为5V且无负载时处于微亮状态；当手机进入9V或者12V快充时LED进入高亮状态；在5V输出时，LED还可作为充满指示（当负载电流大于130mA时高亮，小于130mA时微亮，无电压输出时熄灭）。SD3505内部集成110mΩ的上管和65mΩ的下管，支持99%占空比，可连续输出5V/3.3A、9V/2.5A、12V/2A。系统最高转换效率可达97%。SD3505无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。SD3505固定3.5A限流，外部最少仅需5个元件即可构成完整的降压系统。SD3505具备输入过压保护功能，当输入电压超过32V时，芯片进入关断模式，此时芯片可耐受超过40V的输入电压。SD3505有输出短路保护功能，当输出被短路时，芯片进入关断状态，待机功耗降为70uA，当短路故障解除并移除负载后，自动恢复输出。SD3505特有的热保护功能：当芯片温度升高到150℃时，进入恒温模式，自动降低输出功率，减小发热，维持150℃工作结温，如果温度不能控制，继续上升到160℃，则关断输出，当温度下降到120℃时，芯片又恢复工作。SD3505同时还具备输入欠压保护，输出过流保护，输出过压保护，具有极高的可靠性。SD3505提供ESOP-8L封装。
