产品简介

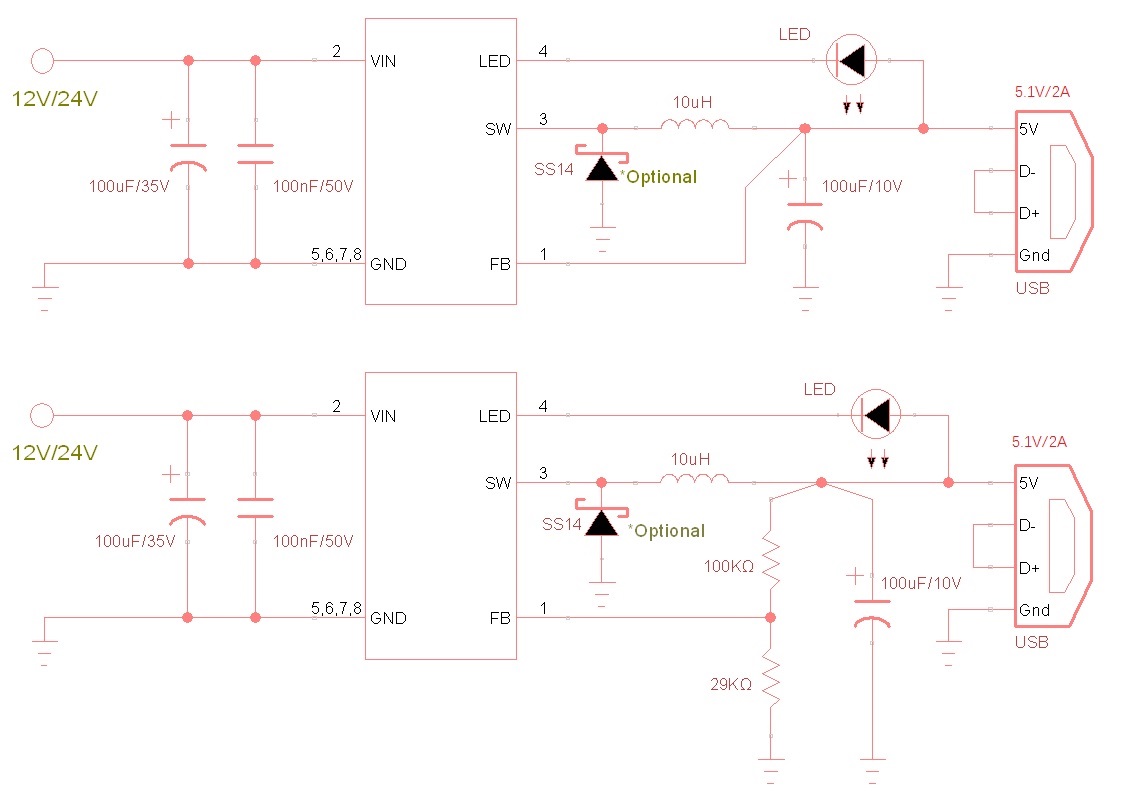

产品应用方案

SD2004是一款输入耐压超过40V，在8V~34V输入电压条件下正常工作，并且能够实现精确恒压以及恒流的同步降压型DC-DC转换器。SD2004内部集成内阻为160mΩ的PMOS作上管、内阻为100mΩ的NMOS作下管，无需外部肖特基二极管，可连续输出2A电流。输出1A电流时系统转换效率可达93%，并可完整支持100%占空比。SD2004无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制。SD2004提供5.15V固定输出电压版本，2.8A限流，外部最少仅需3个元件即可构成完整的降压系统。SD2004提供一个LED引脚作为输出状态指示：输出时常亮，关断输出时熄灭。SD2004具备输入过压保护功能，当输入电压超过34V时，芯片进入关断模式，此时芯片可抗超过40V的尖峰电压冲击。SD2004还具备真输出短路保护功能，当输出被短路时，芯片进入关断状态，输入电流降为300uA，当短路故障解除后，芯片会自动恢复输出。SD2004同时还具备输入欠压保护，输出过流保护，输出过压保护，芯片过热保护等功能，具有极高的可靠性。SD2004提供SOP-8L封装。
