单通道USB识别芯片 SSY2515
我要咨询产品
产品简介
SSY2515是一款单通道USB专用充电端口控制器。一个自动检测特性监控USB数据线路电压，并且自动在数据线路上提供正确的电气特征，实现在下列专用充电系统配置中为兼容器件充电：
1. 分压器DCP，被要求分别在D+和D-线路上施加2V和2.7V电压，或者分别在D+和D-线路上施加2.7V和2V电压，或者分别在D+和D-线路上施加2.7V和2.7V电压；
2. BC1.2 DCP被要求将D+短接至D-；
3. 中国电信标准YD/T 1591_2009短接模式，被要求将D+短接至D-；
4. D+和D-电压均为1.2V。
产品特点
l 依照USB电池充电技术规格，支持USB DCP D+短接至D-线路
l 依照中国电信标准YD/T 1591_2009短接模式，支持短接模式
l 支持APPLE 1A/2A/2.4A模式
l 工作电压范围：4.5V~5.5V
l SOT23-5L封装形式

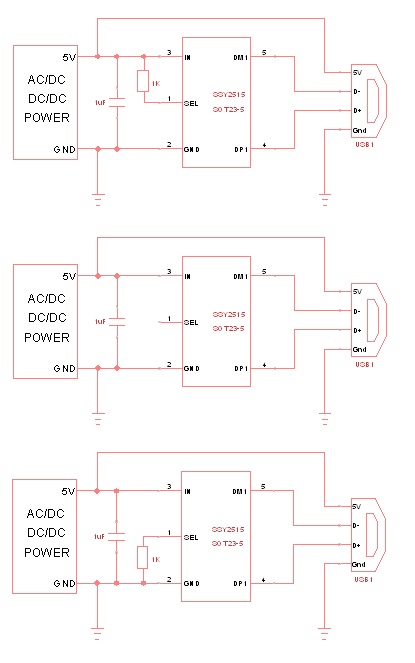

应用电路图
规格书内容
